松下自动门安装说明书
2019-09-17 5874

松下自动门安装说明书

本页资讯来源于松下自动门授权经销商-深圳市乙元兴自动门有限公司整理发布。


自动门的安装施工技术服务,请选择松下电工指定的经销商或专业自动门安装公司,非专业人员禁止施工操作,否则会有危险隐患。

              根据有关电气施工的法令法规,务必由“专业人员”进行安装施工。
              根据有关“高处作业规定”进行安装施工。

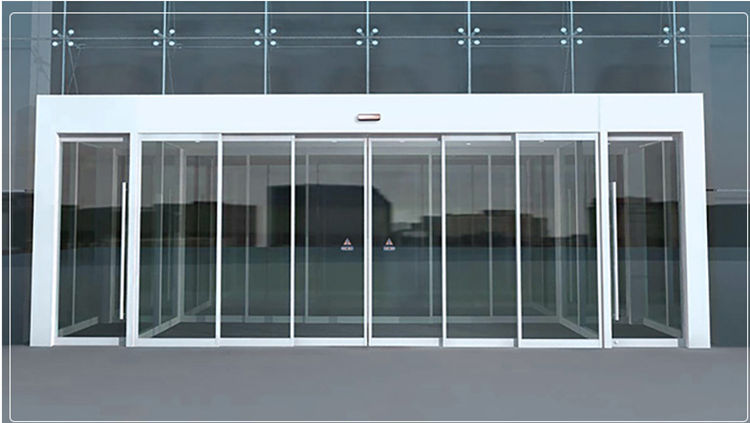

松下自动门

以下为您提供松下120型与150型自动门安装说明书:

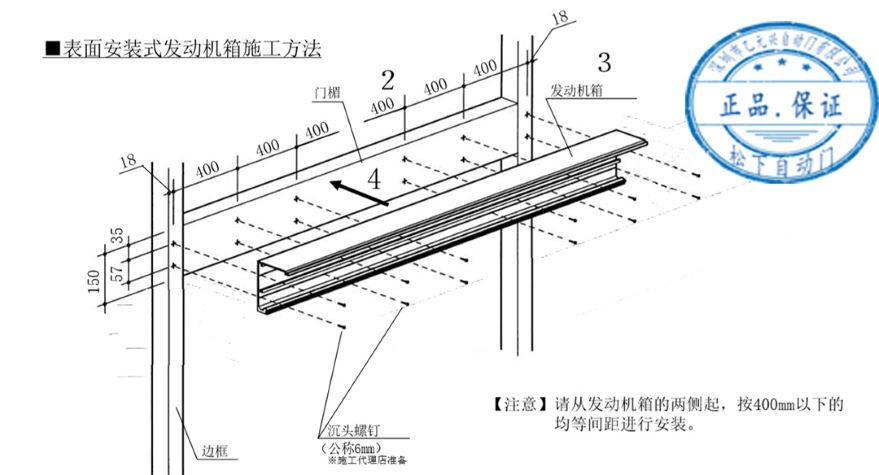

发动机箱安装式有表面安装和封闭安装式:
表面安装式

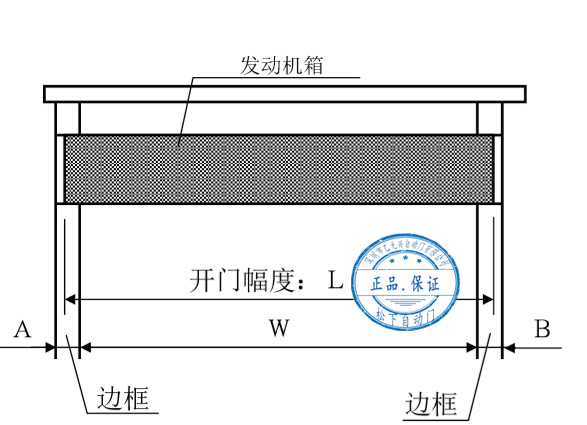

   切割发动机箱:L=W+A+B-5(毫米)

松下自动门发动机箱切割尺寸示意图

[注意]切割时请勿碰伤轨道(否则会影响性能及滑轮的寿命,引起噪音、异音等隐患)

(1)在门楣、边框止钻出预留孔,攻丝(公称6毫米)

(2)在发动机箱上钻出预留孔(锪沉孔:公称6毫米以上)

(4)用沉头螺钉(公称:6毫米:由我方(施工方)提供)将发动机箱牢固的固定于门楣和边框上。

【注意】安装时务必使发动机箱呈水平状)

              安装时请勿碰伤轨道,否则会影响性能及滑轮的使用寿命。

              安装沉头螺钉平头请不要出头,以免造成运作不良、影响使用寿命等。

双开自动门安装时
     两根轨道的对接处,应在门的正中央位置
     两根轨道应保持在同一水平面上,呈水平状
     对接处间隙应小于5毫米

【注意】螺钉种类、安装间距、安装螺钉数量等必须按规定执行。
             避免安装不良,造成部件坠落事故。


自动门发动机箱安装示意图

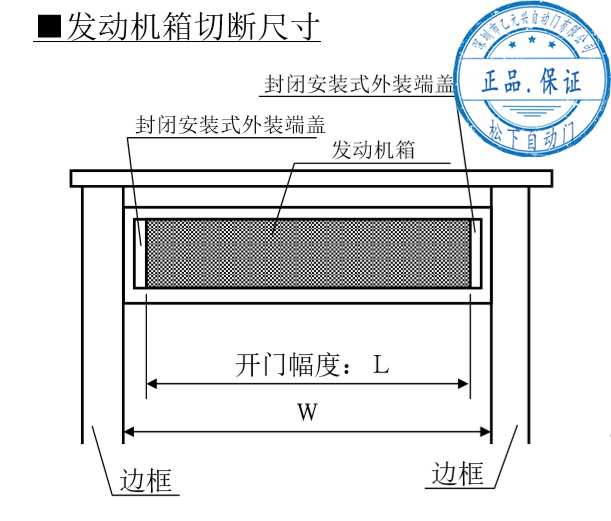

封闭安装式;
(1)切割发动机箱:L=W-10毫米
10毫米: 封闭安装外装端盖2部分尺寸


封闭式安装-切割尺寸
【注意】切割时请勿碰伤轨道,否则会影响性能及滑轮的寿命,引起噪音、异音等。

(2)在门楣、边框钻出预留孔,攻丝公称为6毫米。
(3)在发动机箱上个别出预留孔(锪沉孔:公称6毫米以上)。
(4)将外装端盖牢牢固定到发动机箱两端。
【注意】请使用沉头自攻螺钉(公称5×20)

(5)用沉头螺钉(公称6毫米:  我方(施工方提供)
         将发动机箱牢固地固定于门楣和边框上。
【注意】安装时务必使发动机箱呈水平状。
             安装时请勿碰伤轨道,否则会影响性能及滑轮的使用寿命。
             沉头螺钉平头请不要出头,避免造成运作的不良。

双开自动门安装时:
两根轨道的对接处,应在门的正中央位置。
两根轨道应保持在同一水平面上,呈水平状。
对接处间隙应小于5毫米。
【注意】螺钉种类、安装间距、安装螺钉数量 等必须按照规定来施工。
              如有不慎。会造成坠落的事故发生。

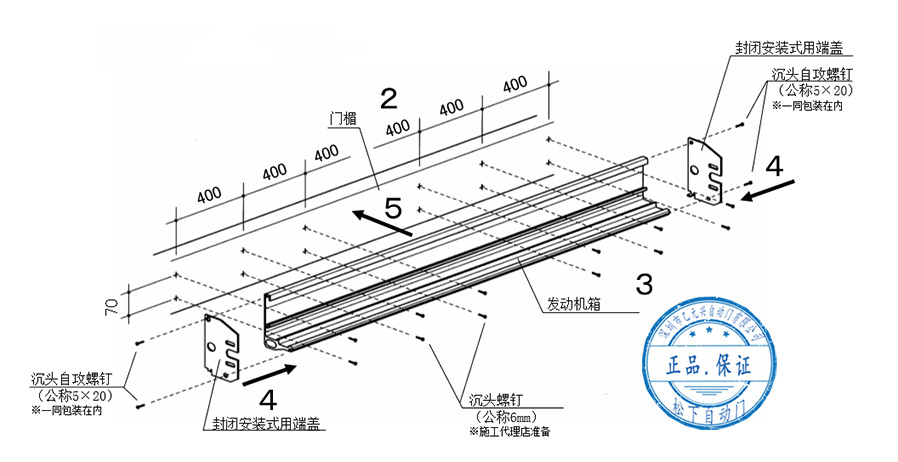

封闭安装式发动机箱的施工方法
封闭安装式-施工方法

安装配置图
单开式自动门:
单开式自动门发动机安装配置图



双开式自动门:
双式自动门发动机安装配置图片
(二)、松下150型自动门辅助光线传感器探头的安装<当带有辅助光线传感器>
【注意】在安装自动门时,为了防止门体夹人,一般情况下都建议安装。

 对射型场所
(1)在边框上开设预埋孔,孔的位置注意要使传感器探头镜面保持在同一平面上。

辅助光线传感器探头的外尺寸
辅助光线传感器-外尺寸
预埋孔尺寸φ12毫米
设置高度  使用一套时600毫米
                使用二套时300,900毫米

[注意】设置距离请保持在6米以内,否则有可能会使门体处于常开的状态。
            使用二套时,请参照下图

(2)预埋孔加工后,务必清除表面毛刺、粉尘等。
【注意】如果传感器探头固定时,是倾斜状态,会造成光线无法进入受光探头,会导致门体处于常开状态。
辅助光线传感器-设置距离
(3)在足够长的线上拴上重物,使其从发动机箱落入边框,再将其从预埋孔中拉出。
辅助光线传感器-施工
(4)将辅助光线传感器连接导线固定于引出线上,并将辅助光线传感器连接导线接入边框内。
(5)将辅助光线传感器软线提升至发动机箱内。
(6)将探头确实埋入预埋孔内。
【注意】如探头处于倾斜状态,光线无法进入正常受光探头,会使门处于常开状态。
使用两套辅助光线传感器时的设置:
两套辅助光线传感器时

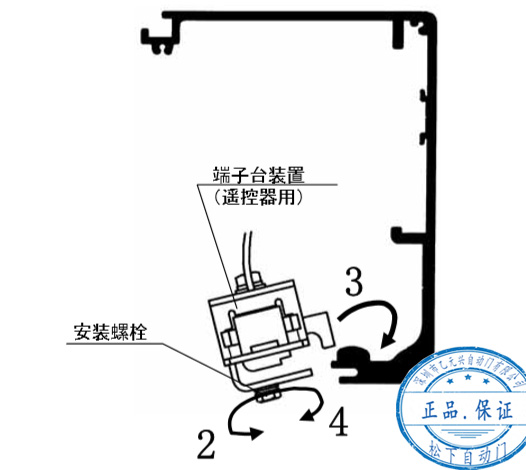

(三)、端子台装置(遥控器用)的安装
请参照下方安装示意图进行施工:
【注意】开门方向不同,安装位置也不一样。
端子台安装

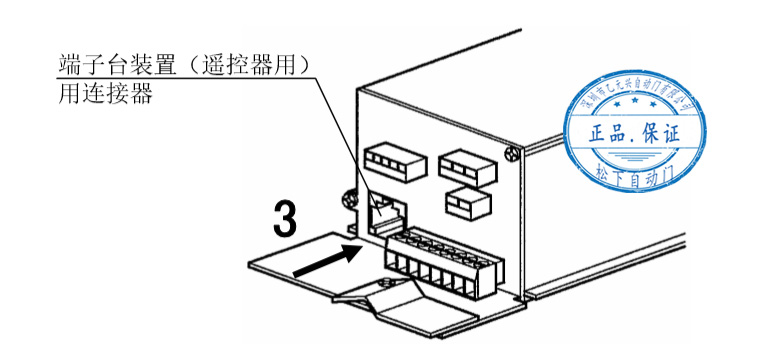

(1)左开的情况下,拧松螺栓A,连接器插入口置于相反一侧,并拧紧螺栓A(参照下方图片)
(2) 拧松安装螺栓。
(3)端子台装置(遥控器用)确实放入发动机箱的轨道部位。
(4)移动端子台装置(遥控器用)至安装位置,并拧紧安装螺栓。


(四)、端子台装置(电源用)的安装

(1)将端子台装置(电源用)嵌入发动机箱上部的沟槽中。
(2)接着将其嵌入下部的沟槽中。
(3)再将端子台装置(电源用)移到发动机箱右端的位置,并拧紧安装螺栓。

【注意】请确保电源线、信号线的接线空间。

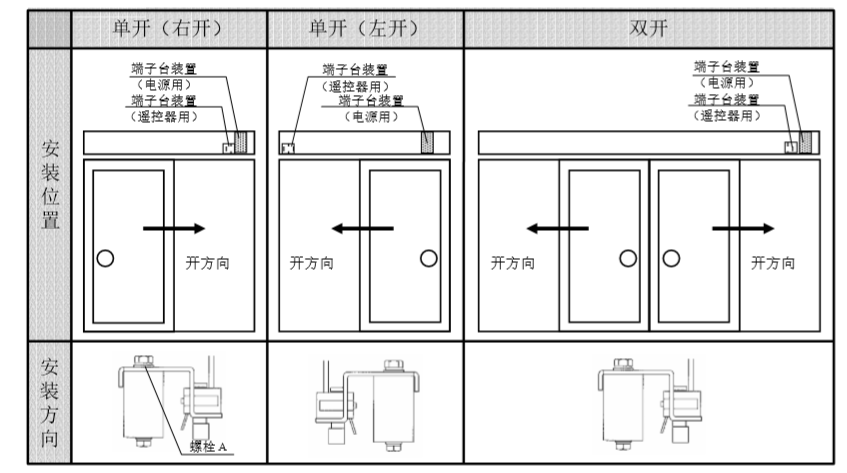

端子台装置(遥控器用、电源用)的安装位置及安装方向
端子台装置

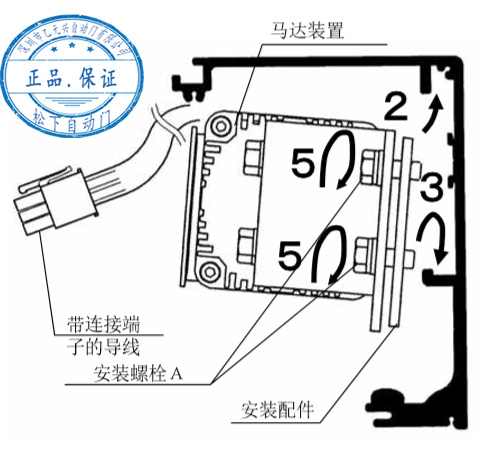

(五)、松下120、150自动门马达装置的安装:

1.将带连接器的导线放到马达前面。
【注意】以下2、3、5(施工步骤)如有不慎,会造成坠落的事故发生。
松下自动门马达安装
(2)将安装配件确实嵌入发动机箱的上部沟槽中。
(3)接着将其嵌入下部沟槽中。
(4)将马达装置移动到发动机箱右端的位置附近。
(5)  拧紧安装螺栓A.(如上图所示↑)
  (6)  将带连接器的导线,通过马达装置的上面, 放置在马达装置的左侧,注意不要让导线下垂状态。

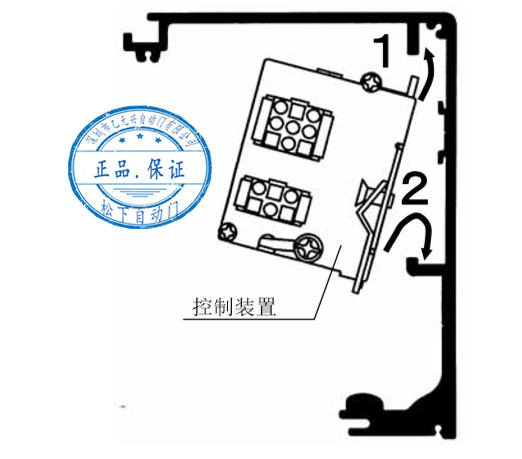

(六)、控制器的安装:
松下自动门控制器安装
【注意】以下1、2如有不慎,会造成坠落。
(1)将控制装置确实嵌入发动机箱的上部沟槽中。(注意要再三确认)
(2)将发动机装置移动至能与端子台装置导线连接的位置。
(3)拧紧安装螺钉。

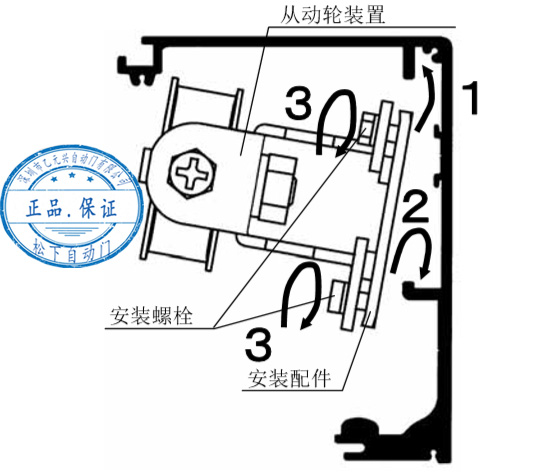

(七)、从动轮装置的安装:
松下自动门从动轮安装
        【注意】以下1、2如有不慎,会造成掉落。
(1)将从动轮装置的安装配件确实嵌入发动机箱上部的沟槽中。
        【注意】确定确实嵌入下部沟槽内。
(2)用安装螺栓将从动轮装置轻轻地暂时固定,使其能稍微移动。

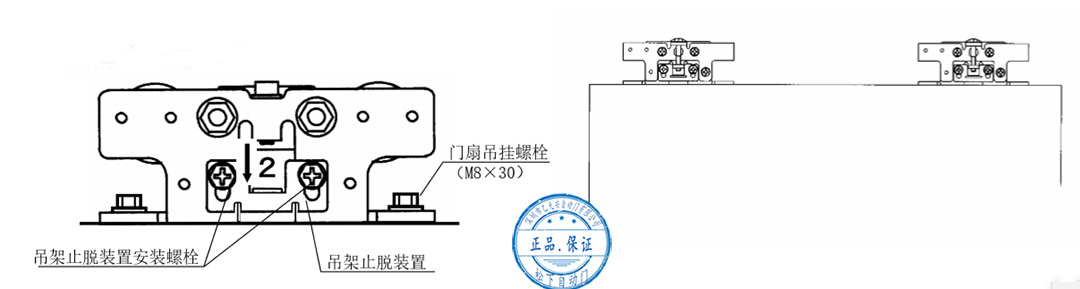

(八)、自动门门扇的吊挂:
(1)用附带的门扇吊挂螺栓组,将吊架装置确定地安装到定位置。
【注意】如有不慎,会造成部件坠落的事故发生。

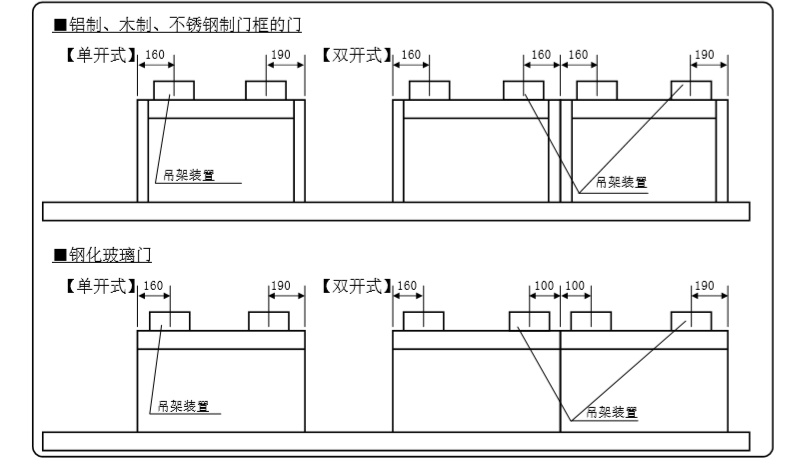

吊架装置的安装位置:
吊架装置


【注意】安装时,注意吊架装置的滑轮中心与门扇呈安全平行状态,(参照下图↓)
吊架安装
(2)拧松吊架止脱装置的安装螺栓,放低吊架止脱装置。
(3)将吊架装置滑轮挂至发动机箱导轨。
【注意】请勿碰撞发动机箱内部零件或损伤及轨道,并确保滑轮的中心线与门扇平行,否则会造成零件发生故障,滑轮寿命缩短,产生噪音、异音等异常故障。

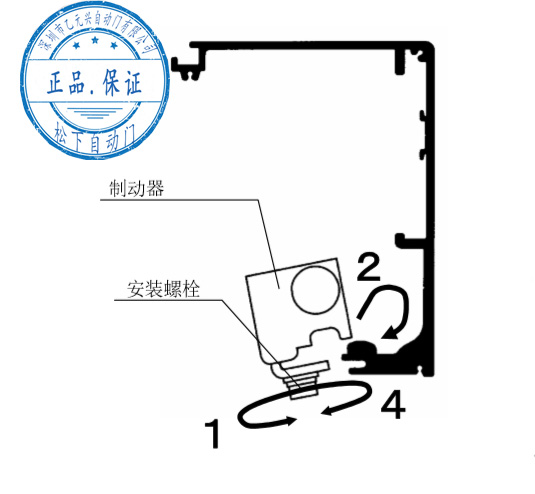

(九)、自动门制动器装置的安装:
自动门制动安装
(1)拧松制动器装置的安装螺栓↑(内六角螺栓:M8×40)。
(2)参照(发动机装置部件的安装配置图) 将制动器装置确定嵌入发动机箱的轨道。
       【注意】请保持轨道无损伤。

(3)移动对准门的开闭位置,确定制动器装置的位置
       【注意】请确保开门后,有30mm以上的空间。
                     否则会造成手指被门扇和门柱夹住致伤害等安全隐患。
                     请保持轨道无损伤。

(4)用内六角棒螺丝扳手拧紧固定安装螺栓↑。
       【注意】请确认将其拧紧固定,否则会造成门体破损,影响使用寿命等。

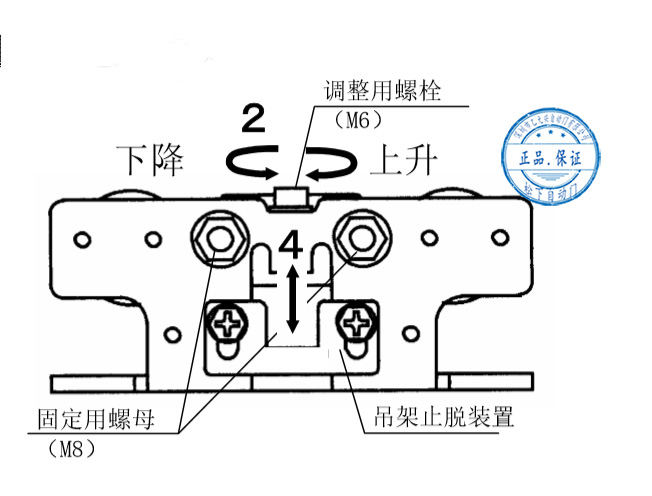

(十)、门扇安装后的调整:

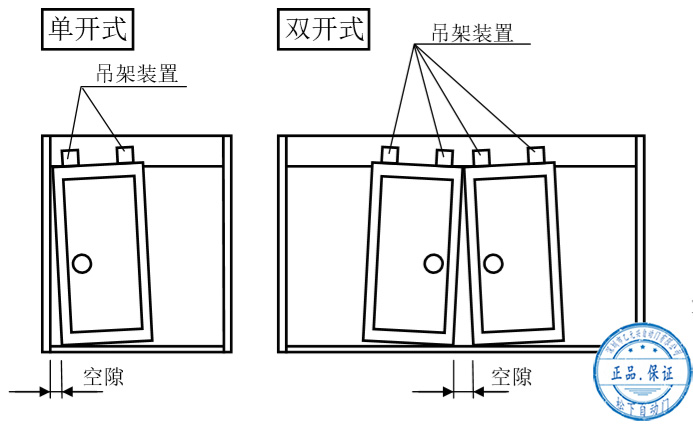

如图所示:如果门扇无法水平地安装,可在门扇吊挂后进行安装调整。

自动门门扇安装后的调整
(1)松开固定用的螺母(m8)(如下图所示↓)。
(2)利用调整螺栓(M6)进行高度调整。
        ●顺时针方向旋转,门上升。
        ●逆时针方向旋转,门下降。

建筑安装顺序:

安装有序
【注意】以下3、4安装如有不慎,会造成坠落。
(3)将固定用螺母确定拧紧固定好。

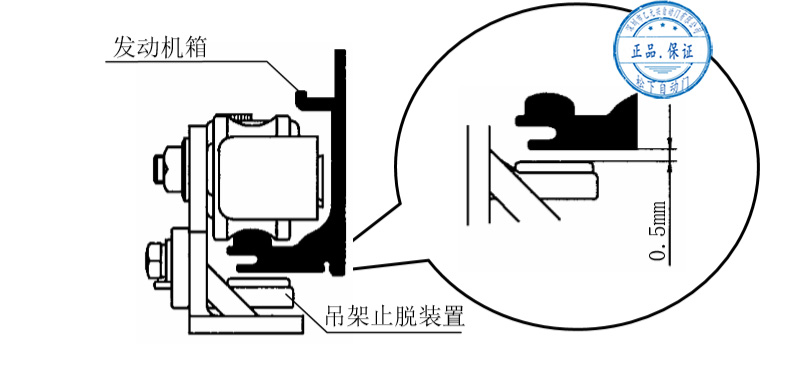

(4)在确认了与发动机箱下部间的间隙后,将吊架止脱装置确实安装上去。
       【注意】间隙为0.5mm。

(5)确认行走阻力
         确认用单手能否移动门扇。
         行走阻力应在26.6N(2.7kgf)以下。←(松下120型自动门情况下)
         行走阻力应在33.3N(3.4kgf)以下。←(松下150型自动门情况下)
         移动门,确认吊架装置能否在轨道上滑动


吊架止脱固定器的安装位置:
止脱固定器安装
如门扇移动滞重,请确认以下项目:
(1)吊架装置是否垂直安装在门上。
(2)门扇下部止摆器与门扇底部之间是否存在摩擦现象。】
(3)吊架止脱装置和发动机箱之间是否慧摩擦现象。
(4)吊架装置与横框之间是否存在摩擦现象。
(5)门扇与门框之间是否存在摩擦现象。
(6)滑轮的中心线与门体是处于平行位置。


(十一)、皮带的安装:

1、(单开自动门)
皮带固定装置安装步骤:

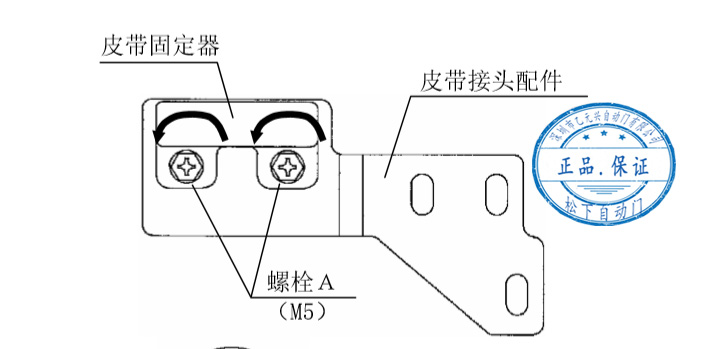

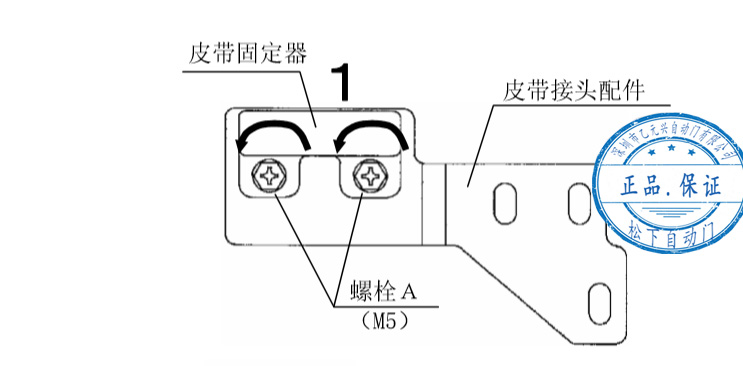

( 1)拆下螺栓A(M5)将皮带固定器从皮带接头配件上取下。
单开自动门皮带安装

( 2)参选皮带切断表,将皮带切断。



单开自动门皮带切断
【注意】请将皮带从谷地的中心切断。

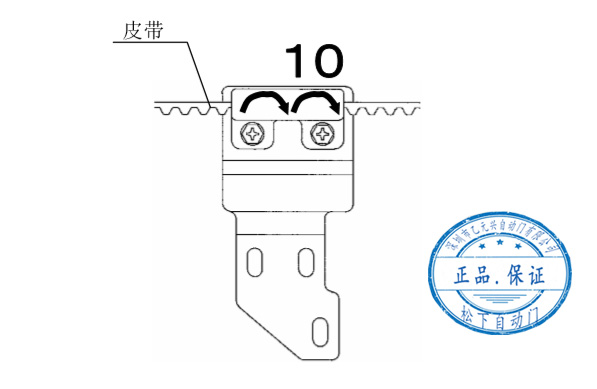

(3)将皮带的两端交叉着从皮带固定器的中心处确实放入固定器。
       【注意】安装时请勿使皮带扭曲。


(4)将皮带固定器牢固地安装到皮带接头配件上。
       【注意】皮带固定器的方向
单开自动门皮带安装
(5)将皮带先挂到马达一侧的皮带轮上,再挂到从动轮上。
(6)参照下述的安装位置图,使用附带的皮带固定装置,安装用螺栓(M6×12带弹簧垫圈)并确实安装至吊架装置上。

单开自动门皮带安装固定
【注意】请用扳手,套筒扳手等工具将螺栓确实拧紧。

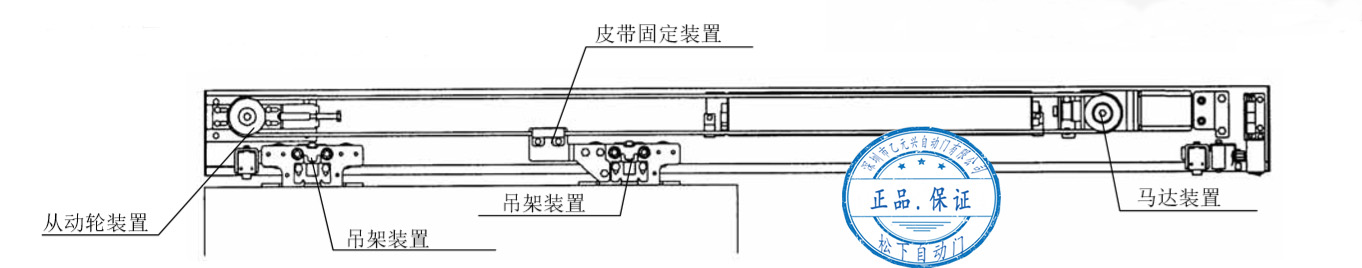

单开自动门皮带安装结构

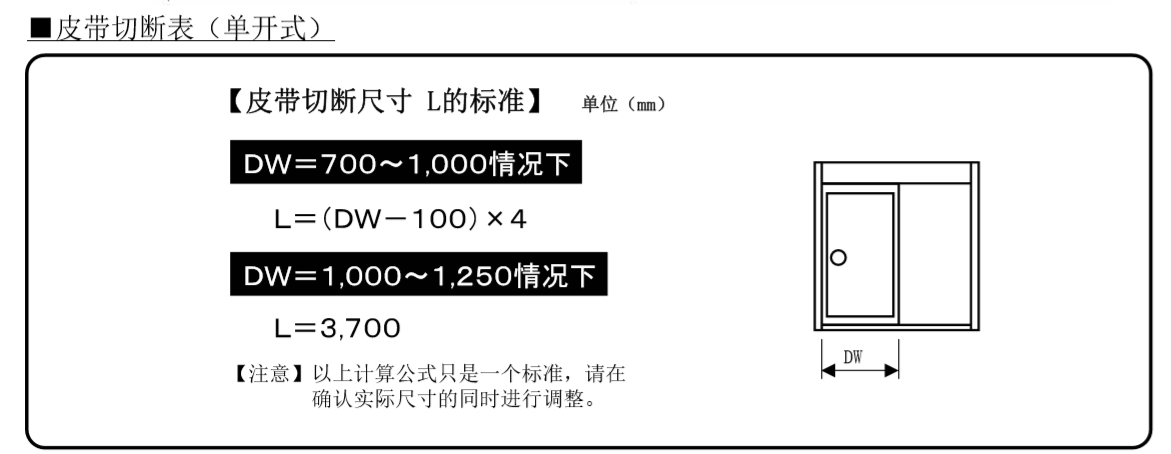

单开自动门皮带切断表

2、(双开自动门)
皮带固定装置安装步骤:
(1)拆下螺栓A(M5)将皮带固定器从皮带接头配件上取下。
双开自动门皮带安装步骤
(2)参考皮带切断表,将皮带切断。
【注意】皮带请从谷底的中心切断。
双开自动门皮带切断
双开自动门皮带切断表

(3)将皮带的两端,交叉着从皮带固定器的中心处切实放入皮带固定器。
       【注意】安装时请勿使皮带扭曲。

(4)
将皮带固定器牢固地安装到皮带接头配件上。

       【注意】注意皮带固定器的方向。
双开自动门皮带固定
(5)将皮带先挂到马达一侧的皮带轮上,再挂到从动 轮上。
(6)参照(皮带固定装置安装位置图),使用附带的皮带固定装置安装用螺栓(M6×12带弹簧垫圈)、确实安装至吊架装置上,安装牢固。
       【注意】请用扳手,套筒扳手等工具将螺栓确实拧紧。
双开自动门皮带安装固定

(7)参照(皮带张力的调整【十二】)调整皮带张力。
(8)在两扇门处于关闭位置下(如有手动门锁,将其锁上)。
(9)拆下双开用皮带固定器的螺栓B(M5)将其从双开式的皮带接头配件上取下。
双开自动门皮带安装
(10)参照下述的安装位置图,将皮带固定器安装到皮带上,用螺栓B将皮带固定器在双开式皮带接头配件固定。
双开自动门皮带安装
(11)使用附带的皮带固定装置安装用螺栓(M6×12带 弹簧垫圈)、确实安装至吊架装置上,安装牢固。
【注意】请用扳手、套筒扳手等将螺栓确实安装。

(12)门的位置调整后,将螺栓B确实拧紧。
双开自动门皮带安装

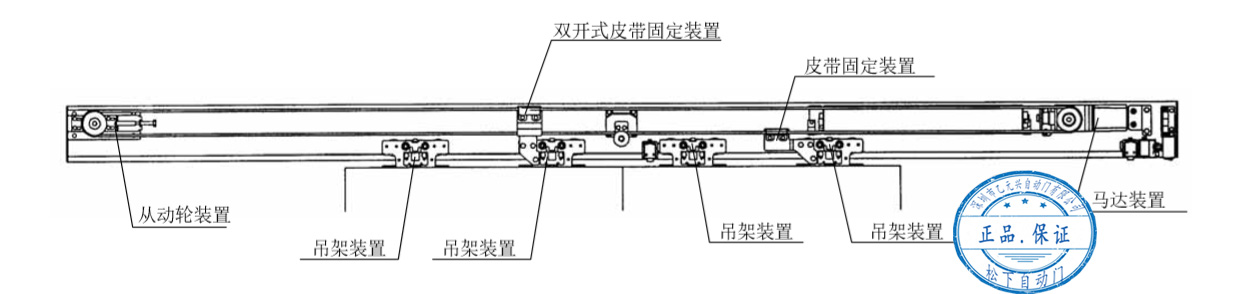

●皮带固定装置安装位置(双开式自动门)——当带有端子台装置(遥控器用)时
双开自动门皮带安装结构

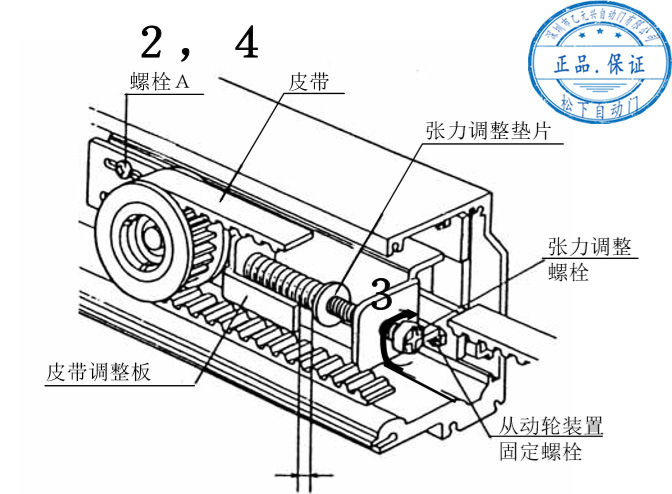

(十二)、松下自动门皮带张力的调整:
(1)将从动轮装置向左用力拉,确实拧紧固定螺栓。
(2)拧松4个螺栓A。
(3)按顺时针方向旋转张力调整螺栓,调整皮带张力。

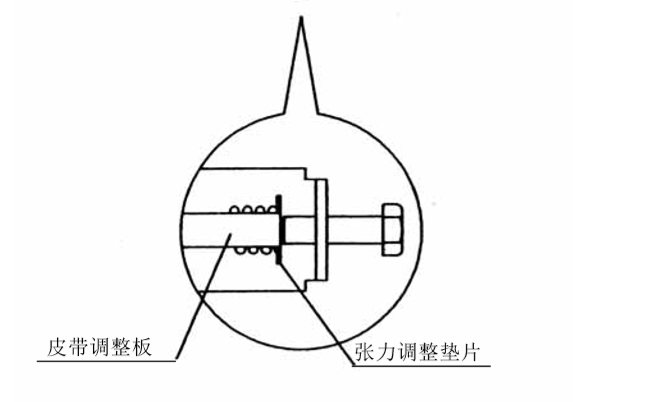

       【注意】以调整垫片与调整板的前端重合为最宜。
松下自动门皮带张力调整张力调整


(4)确实拧紧4个螺栓A.



(十三)、自动门控制器的固定:
侧面装置:
松下自动门控制器固定-右侧

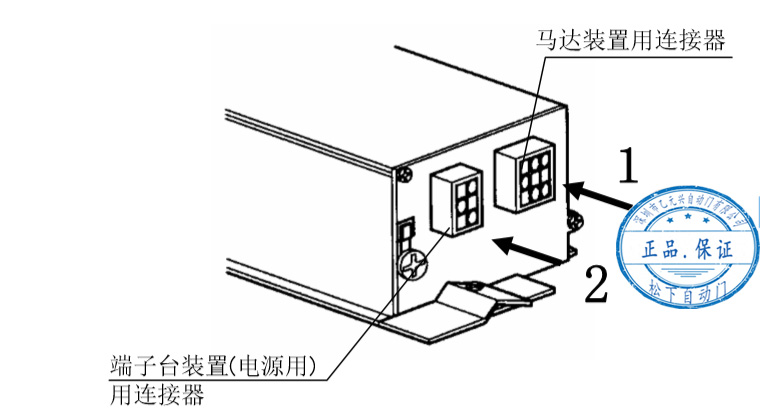

(1)确实连接马达装置连接器。
       【注意】如连接不慎,会造成运作不良。

(2)确实安装端子台装(电源用),使其与控制装置确实相连。

       【注意】请将引线从马达装置的上面穿过。 如连接不慎,会造成动作不良。


侧面装置:
松下自动门控制器固定-左侧
(3)确实安装端子台装置(遥控器用),使其与控制装置确实相连。
(4)用附带的线卡固定导线。
       【注意】如连接不慎,会造成运作不良。
(5)固定控制装置。
       【注意】如有不慎就引起坠落。


(十四)、自动门辅助光线传感器的连接——(选择安装辅助光线传感器时)

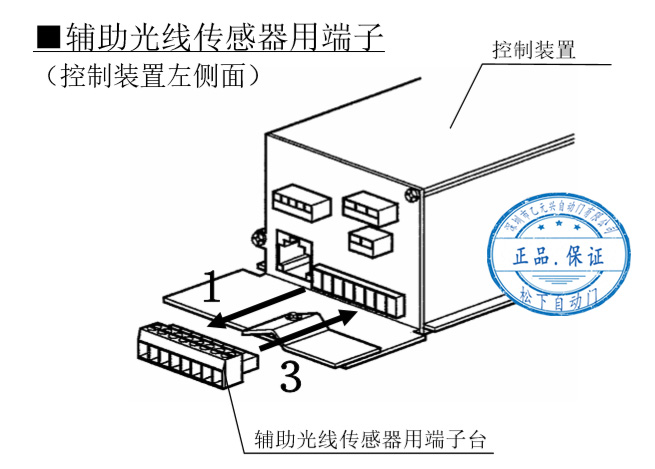

(1)取出附带的辅助光线传感器用端子。
辅助光线传感器的连接
(2)剥去辅助光线传感器的软导线皮膜,确实连接至辅助光线传感器端子上。
辅助光线传感器的连接
【注意】请参照下方图片连接,如有不慎会造成运作不良。

(3)将已连接了辅助光线传感器软线的端子确定安装至控制装置。
       【注意】请正常的插入到底。
             连接如有不慎会造成性能、动作等不良。

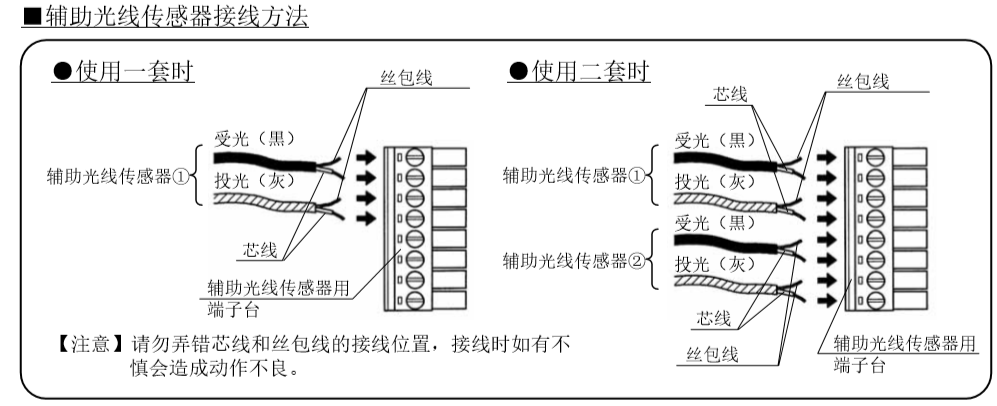

辅助光线传感器接线方法

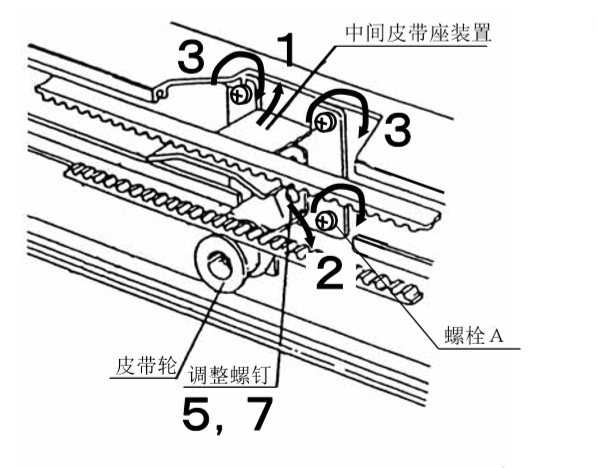

(十五)、中间皮带座装置的安装(当双开式的情况时):
【注意】以下的(1~3步骤)如有不慎,会造成坠落的事故发生。
中间皮带座装置的安装
(1)将中间皮带座装置的上侧嵌入发动机箱上部的沟槽中。
(2)将中间皮带卒装置的下侧嵌入发动机箱下部 的沟槽中。
(3)确实拧紧螺栓A.
(4)  将皮带挂到时中间皮带座装置上。
(5)拧松调整螺钉。
(6)调整皮带轮位置,调整至皮带处于水平状态。
(7)将调整螺钉确实拧紧。

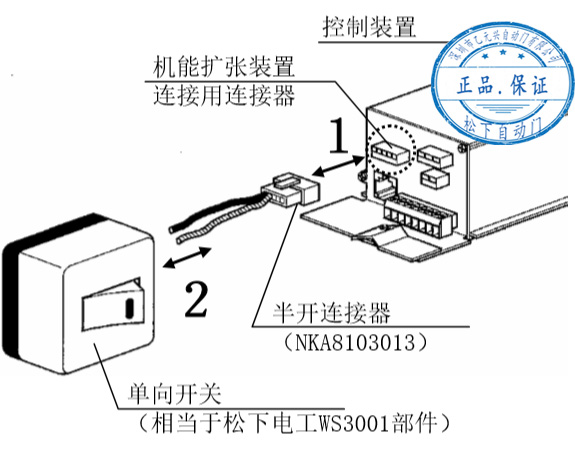

(十六)、全半开开关(施工公司准备)的连接——当使用全半开关时:
全半开开关的连接
请准备单向开关(相当于松下电工WS3001部件)
(1)将半开连接器(NKA8103013)与控制装置的机能扩张装置连接用的连接器相连。
(2)确实将全、半开开关(单向开关)的引线与半开连接器的导线相连。
       【注意】请使用粗细为0.5毫米的导线、长度在10米以下。
                     请将全半开开关设置于与无关者和儿童触及不到的位置处。


(十七)、电源线及传感器的接线方法:
电源线及传感器的连接
(1)将电源线确实连接至端子台装置的电源端子。
       【注意】电源电压为200~250V。
                     如果接触电源电压,会引起火灾,触电的事故。
                     电线外壳剥去的长度如图上所示,电线请勿及电源端子以外部位,否则会触电的事故。
                     禁止触及电源端子以外部位,否则会触电的危险事故。
                     禁止将电源线插入检测、DC24V端子,否则会造成故障。
                     接线要确实进行。( 如有不慎,会因导通不良造成火灾及触电)。

(2)将传感器检测信号线(白、黄)两根线与检测端子确实相连。
【注意】接线要确实相连到位。
              如有不慎,会因导通不良,造成火灾及触电等安全隐患。

(3)将传感器两根灰色电源线确实连接至DC24V输出端子。
【注意】禁止使用额定1A以上的器具,否则会引起故障及火灾等安全事故。
              请使用符合电源电压的传感器,请认真仔细阅读传感器使用说明书。
              如有不慎,会造成故障及安全事故的发生。

如果您想了解更多松下自动门相关资讯,请搜索——深圳市乙元兴自动门有限公司【papasonic松下指定经销商】
本页松下120、150自动门安装施工说明书 ,未经许可,不得复制和摘抄。
